CADprofi HVAC&Piping

Disegna gli Impianti Tecnici e Civili con il tuo CAD

RISPARMIA TEMPO E GUADAGNA PRECISIONE
EDITOR DI SCHEMI - LIBRERIE DI SIMBOLI - PIPING - LEGENDE - LISTE MATERIALE-SCHEMI PRONTI

CADprofi HVAC&Piping è il modulo dedicato a tutto ciò che riguarda l'Impiantistica Tecnica, Civice, Idrosanitaria.

Le funzioni specifiche del software consentono di lavorare molto più velocemente rispetto ad avere solo il CAD di base e in maniera più precisa.



Migliaia di Simboli a Disposizione

Organizza e velocizza il disegno degli impianti utilizzando simboli parametrici e configurabili

In CADprofi HVAC&Piping potrete trovare e utilizzare facilmente tutti i simboli necessari a realizzare il disegno degli impianti. Una corretta organizzazione e automazione del lavoro basata sui simboli aiuterà a ridurre il tempo necessario a sviluppare i progetti. Durante l'inserimento degli oggetti, l'utente potrà definirne parametri tecnici e dimensioni, che saranno utilizzati poi in fase di creazione delle specifiche. Le librerie includono, tra gli altri: Raccordi, Sensori, Distributori, Idraulica, Attuatori, Dispositivi e Ventilazione. Molti oggetti sono configurabili nelle loro componenti per soddisfare al meglio tutte le esigenze. I comandi di ricerca, inserimento e modifica permettono un lavoro veloce e accurato.

Disegno facilitato di linee di impianti

Realizza e modifica velocemente gli schemi con funzioni specifiche

Con CADprofi HVAC&Piping è facile e veloce realizzare schemi impiantistici unifilari in maniera guidata e organizzata. Nell'interfaccia di disegno sono disponibili diversi tipi di linee di impianti, inseribili anche in maniera combinata. Tipo di linea, dati, colore, layer sono già codificati. Il disegno è guidato per realizzare automaticamente simboli di connessione e disegnare parallelamente tutti i tipi di linea simultanei. Diversi parametri impostabili definiscono le modalità di disegno.

Piping

Sviluppa e raccorda automaticamente le tubazioni in pianta

Con CADprofi HVAC&Piping potrai disegnare velocemente sequenze di tubi in pianta con creazione dei dettagli e dei raccordi automatica. Seguendo il tuo disegno si creeranno tubi e curve tecnicamente precise. Sarà possibile anche creare automaticamente le connessioni tra i tubi (riduttori, raccordi a T, derivazioni) che si adatteranno alle condotte. Sulle tubazioni potremo inserire oggetti parametrici, che si adatterano allo sviluppo, raccordandosi automaticamente. Un comando specifico permetterà di suddividere le tubazioni in segmenti di lunghezza prefissata in accordo con gli standard commerciali disponibili. Infine, con le funzioni di numerazione automatica etichetteremo gli elementi.

Schemi già pronti

Utilizza schemi standard già pronti

In CADprofi sono già disponibili componenti di schemi standard già realizzati e pronti all'uso, disponibili come oggetti CAD standard. I simboli che li compongono sono gestibili dalle funzioni rapide dell'applicativo, utilizzabili ad esempio per inserirli contemporaneamente in linee multiple o per fare in modo che l'inserimento avvenga in maniera 'intelligente' nello schema, creando sempre le giuste connessioni tra gli elementi.

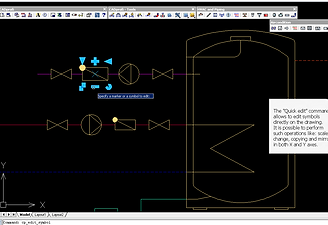

Editing rapido

I simboli si modificano sul disegno in tempo reale

I simboli possono essere modificati direttamente nel disegno con comandi che appaiono sul simbolo stesso e ne permettono la modifica rapida immediata, controllando il disegno impiantistico che si adatta di conseguenza. I simboli CADprofi sono precisi e 'intelligenti' e contengono i dati tecnici dell’oggetto che rapresentano.

Editing delle linee di impianti

Imposta velocemente la visualizzazione delle linee degli impianti

Le linee CAD che rappresentato gli schemi tecnici unifilari possono essere facilmente modificate e impostate per rappresentare, descrivere e documentare al meglio gli impianti. E' possibile per esempio creare visualizzazioni che rappresentino il tipo di impianto (ad esempio con il tipo linea) oppure il tipo di linea (ad esempio utilizzando le stringhe del DN sulla linea). Le operazioni sono veloci e possono agire su gruppi di elementi con un 'click'

Legende e Liste degli elementi

Crea automaticamente legende e liste di elementi esportabili

Con CADprofi HVAC&Piping potrai sempre creare dal tuo progetto le specifiche, le legende e liste degli  elementi che lo costituiscono. Le liste, di vario tipo, sono configurabili e potranno contenere i dati degli oggetti, essere inserite nel disegno come tabelle oppure stampate o esportabili nei formati più comuni.

Please reload








I Prodotti CADprofi per il disegno CAD di Impianti Tecnici, Civili, HVAC&Piping:


CADprofi HVAC&Piping è la versione di CADprofi dedicata agli impianti tecnici, HVAC e Piping. Migliora la progettazione di impianti di riscaldamento, idrosanitari e di scarico, gas, medicali, antincendio, ventilazione, aria condizionata, refrigerazione, tecnologici a altri tipi sia civili che industriali. Oltre alle funzioni dedicate, include tutte le librerie CP-Symbols e i database dei Produttori.

La versione completa per la progettazione degli Impianti Tecnici

CADprofi HVAC&Piping

CP-Symbols HVAC&Piping Series mette a disposizione dei disegnatori librerie di simboli e elementi standard utili nel disegno di impianti civili. Include tutte e 5 le librerie acquistabili singolarmente: Simboli Generali, Simboli Industriali, Radiatori e Oggetti, Diagrammi di Flusso e Schemi. Include anche utili comandi generali:
Disegno di schemi unifilari, Cornici e Intestazioni, Attributi e descrizioni, Creazione liste di elementi e Legende.

Tutte le librerie di simboli e oggetti

CP-Symbols HVAC&Piping Series

Nella libreria HVAC – Simboli Generali possiamo trovare le seguenti categorie di simboli:
armature, refrigerazione, connessioni, linee, angolo di armature, sensori, controllo, attrezzature, protezione antincendio, oggetti, articoli per la casa, colonne montanti, distributori, segni,sistemi fognari e tanti altri.

I simboli più importanti usati nelle installazioni termoidrauliche, termiche, idriche, fognarie, antincendio

CP-Symbols HVAC&Piping Simboli Generali

Nella libreria HVAC – Sistemi industriali sono disponibili le seguenti categorie di simboli:
sistemi industriali, simboli P&ID- ISO 3511 e DIN 19 227,, controllo di processo – ISO 3511 e DIN 19 227, dispositivi di regolazione, piping – DIN 2429, standard ANSI/ISA-5.1, simboli ANSI, simboli NORSOK.

La libreria che include i simboli più importanti usati nelle installazioni industriali e in schemi P&ID.

CP-Symbols HVAC&Piping Sistemi Industriali

Nella libreria HVAC – Radiatori e oggetti possono essere usati i simboli di queste categorie:
oggetti idraulici (in pianta e viste frontali), rubinetti, protezione antincendio, elettrodomestici, radiatori (in pianta e viste schematiche), dispositivi (caldaie, scaldabagni, serbatoi di espansione – in pianta, vista anteriore e laterale).

La libreria contiene sanitari, radiatori e altri oggetti utilizzati nei disegni e schemi.

CP-Symbols HVAC&Piping Radiatori e Oggetti

Nella libreria HVAC – Ventilazione troviamo i seguenti simboli:
EN 12792 (ventilatori, serrande, riscaldatori e refrigeratori d’aria), DIN 1946-1 (simboli, automazione), simboli automatici (es. quotature oggetto, sezione rettangolare del condotto, etichetta canale circolare), etichette e versi di flusso.

 Un database di simboli base usati in installazioni di ventilazione e aria condizionata, Standard PN e DIN.

CP-Symbols HVAC&Piping Ventilazione

Nella libreria Diagrammi di Flusso e Schemi troviamo i seguenti simboli:
algoritmi, schemi funzionali, network, BPMN – Business Process Modeling Notation, persone, esempi di schemi.

 Le librerie di simboli utilizzabili per costruire schemi a blocchi.

CP-Symbols HVAC&Piping Diagrammi di Flusso e Schemi

CADprofi HVAC&Piping

€ 500,00Prezzo

CP-Symbols HVAC&Piping Series

€ 200,00Prezzo

CP-Symbols HVAC&Piping Simboli Generali

€ 100,00Prezzo

CP-Symbols HVAC&Piping Sistemi Industriali

€ 100,00Prezzo

CP-Symbols HVAC&Piping Radiatori e Oggetti

€ 100,00Prezzo

CP-Symbols HVAC&Piping Ventilazione

€ 100,00Prezzo

CP-Symbols HVAC&Piping Diagrammi di Flusso e Schemi

€ 100,00Prezzo

CADprofi - Piping facilitato
